深圳報警器廠家為你講解氣體報警器三線制接法

  很多客戶在收到產品之后說不會接線,其實很簡單的,今天我們就來介紹三線制如何接線。

  三線制也就是4-20ma輸出,通俗講也就是3芯電纜線。

  那么探測器和控制器之間如何接線呢?

  我們先來看看內部結構:

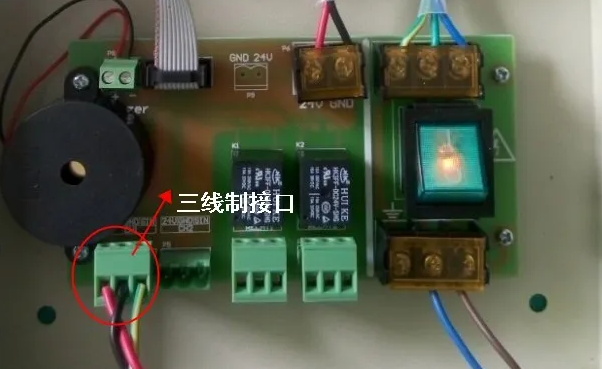

  控制器內部結構圖:

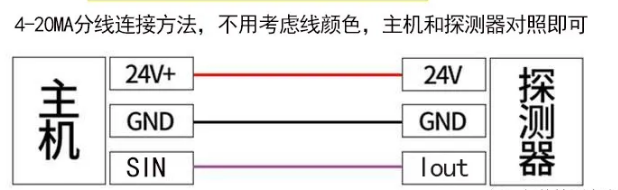

  那么如何接線呢?請看下圖所示:


  現場連接,不區分連接線顏色,只要探測器和控制器兩端對應即可!

  接線之前要斷電操作,一定要注意,探測器主板上對應的是lout 輸出信號,控制器主板上面對應的是sin輸入信號。


  •
